여러분, 안녕하세요! 졸꾸편자입니다.



오늘은 평소에 쉽게 접할 수 없는 특별한 주제를 가지고 여러분을 찾아왔어요. 바로 바다 위를 주름잡는 거대한 선박들의 세계, 그 중에서도 조선소에서 이루어지는 선박 설계에 대해 이야기해보려고 해요.



선박에 대해서는 알고 있지만, 그것들이 어떻게 설계되고 만들어지는지 궁금하신 분들 많으시죠?



함께 깊이 있게 알아보아요!

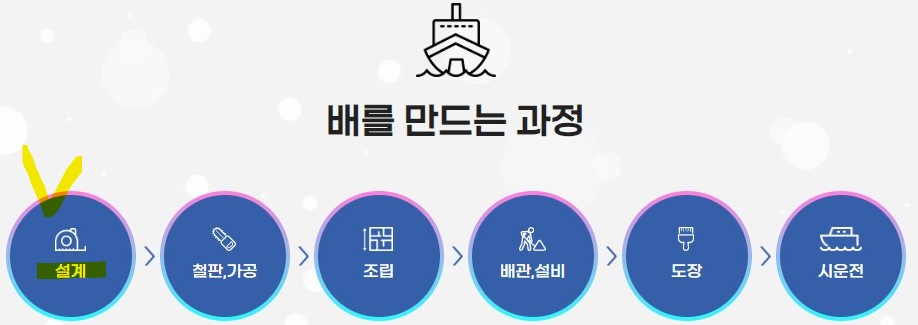

배만드는 과정 이미지



[ 조선소 선박 설계의 세계로의 초대 ]

육지에서의 건축물이 인간의 생활 공간을 만들고, 도로와 다리가 교통을 연결한다면, 바다에서는 선박이 그 역할을 대신합니다.

거대한 크기와 복잡한 구조를 가진 선박은 어떻게 만들어지는 걸까요?



이 질문에 대한 답은 바로 조선소 선박 설계에 있습니다.

1. 선박 설계는 선박 건조의 첫 단계로, 선박의 용도, 크기, 항해 조건 등을 고려하여 도면을 그리는 작업입니다.



이 과정에서는 다양한 분야의 전문가들이 참여합니다. 해양공학자는 선박의 구조와 재료를 설계하고, 기계공학자는 엔진과 추진 시스템을 설계하며, 전기공학자는 배전 시스템을 설계합니다.

2. 설계 과정에서는 컴퓨터 기술이 적극 활용됩니다.



CAD 프로그램을 사용하여 3D 모델링을 만들고, 시뮬레이션을 통해 설계를 검증합니다. 이를 통해 선박의 안정성과 성능을 최적화 할 수 있습니다.

3. 이렇게 설계된 도면을 바탕으로 실제 선박 건조가 이루어집니다.



조선소에서는 설계도에 따라 철판을 자르고 용접하여 블록을 만들고, 이를 결합하여 선박을 완성합니다. 이 과정에서는 자동화 기술과 로봇 기술이 활용되어 생산성을 높이고 안전성을 확보합니다.

바다 위의 거대함을 만들어내는 조선소 선박 설계의 세계, 어떠셨나요? 복잡하고 대단해 보이지만, 수많은 전문가와 기술의 협업으로 탄생하는 선박은 우리의 삶을 바다 너머로까지 확장해주고 있습니다.



선박을 만드는 최초의 공정

[ 선박 설계의 첫걸음: 개념과 기획 단계 ]

선박 설계는 일반적으로 개념 및 기획 단계, 기본 설계 단계, 상세 설계 단계의 세 단계로 나뉩니다.

이 중에서도 가장 먼저 시작되는 것은 개념 및 기획 단계입니다. 이 단계에서는 선박의 목적과 요구 사항을 파악하고, 이를 바탕으로 설계 방향을 결정합니다.

1. 먼저, 고객과의 협의를 통해 선박의 용도, 크기, 항해 조건 등을 파악합니다.



예를 들어, 화물선이라면 화물의 종류와 무게, 운항 거리 등을 고려해야 하며, 여객선이라면 승객 수와 객실 크기, 편의 시설 등을 고려해야 합니다. 이러한 요구사항을 바탕으로 선박의 형태와 구조를 결정합니다.

2. 다음으로, 선박의 성능을 예측하고 평가합니다.



이를 위해 유체역학, 구조역학, 열역학 등의 이론을 적용합니다. 이때 컴퓨터 시뮬레이션을 활용하여 설계안을 검증하고 수정합니다.



3. 마지막으로, 설계 일정과 예산을 수립하고, 필요한 자재와 인력을 계획합니다.



이 단계에서 결정된 내용은 이후의 설계 과정에 큰 영향을 미치므로, 신중하게 검토해야 합니다.

개념 및 기획 단계는 선박 설계의 기초를 다지는 중요한 단계입니다. 이 단계에서 명확하게 정의된 요구사항과 목표를 바탕으로 보다 구체적인 설계가 이루어질 수 있습니다.

모델을 놓고 선박을 설계하는 이미지

[ 설계 과정 속으로: 기본 설계의 이해 ]



기본 설계 단계에서는 앞서 이루어진 개념 및 기획 단계에서 결정된 내용을 바탕으로, 보다 구체적인 설계안을 작성합니다.

 이 단계에서는 주로 선박의 구조, 엔진, 추진 시스템, 갑판 장비 등을 설계합니다.

1. 구조 설계에서는 선박의 강도와 안정성을 고려하여 구조물의 배치와 크기를 결정합니다. 이때 선박의 운항 조건과 해상 환경을 고려하여 구조물의 강도와 두께를 결정합니다.

2. 엔진 설계에서는 선박의 추진력을 제공하는 엔진의 종류와 용량을 결정합니다. 엔진의 출력과 연비를 고려하여 최적의 엔진을 선택합니다.

3. 추진 시스템 설계에서는 엔진에서 발생한 동력을 이용하여 선박을 추진하는 추진 시스템을 설계합니다. 추진 시스템의 구성 요소로는 프로펠러, 키, 스러스터 등이 있습니다.

4. 갑판 장비 설계에서는 선박의 운항에 필요한 각종 장비를 설계합니다. 대표적인 갑판 장비로는 레이더, GPS, 통신장비 등이 있습니다.

5. 이러한 기본 설계를 바탕으로 상세 설계가 이루어집니다. 상세 설계에서는 기본 설계에서 결정된 내용을 보다 구체화하고, 실제 제작에 필요한 도면과 사양을 작성합니다.



설계를 하는 이미지

[ 세부 설계: 선박의 심장을 만들다 ]



상세 설계 단계에서는 기본 설계에서 정해진 사항들을 토대로 좀 더 구체적이고 자세한 설계를 진행합니다.

 선체 외판의 곡률, 부재의 크기와 배치, 창문과 문, 계단 등의 상세한 치수와 모양을 결정하며, 기계 및 전기 시스템의 세부 사항까지 모두 정하게 됩니다.

1. 이 단계에서 가장 중요한 것 중 하나는 엔진룸의 설계입니다. 선박의 엔진은 사람의 심장과 같아서, 강력하면서도 효율적으로 작동해야 하며, 동시에 진동과 소음을 최소화해야 합니다.

이를 위해 엔지니어들은 엔진의 크기와 형태, 배열 방식을 결정하고, 엔진과 주변 부품들 사이의 간격과 배치를 최적화합니다. 또 진동과 소음을 줄이기 위해 방진재와 방음재를 적절히 사용합니다.

이렇게 만들어진 엔진룸은 높은 수준의 기술력과 노하우가 집적된 결과물로, 선박의 성능과 신뢰성을 크게 좌우합니다.



선박을 설계하는 이미지

[ 해양 공학의 역할: 선박 안정성과 운항 효율성 ]



해양 공학은 바다에서의 인간 활동을 지원하고 제어하기 위한 과학이자 기술 분야입니다.

 조선공학과의 밀접한 연관성이 있으며, 해양 환경 조건 하에서 선박의 안전성과 효율성을 향상시키는 데 핵심적인 역할을 합니다.

선박 설계에서 ( 해양 공학의 주요 역할)은 다음과 같습니다:

1.안정성:

해양 환경은 예측하기 어렵고 변화무쌍합니다. 파도, 조류, 바람 등의 요소는 선박의 안정성에 영향을 미치며, 전복이나 침몰 등의 위험을 초래할 수 있습니다. 해양 공학 전문가들은 이러한 환경 조건을 분석하고, 선박의 구조와 동적 특성을 최적화하여 안정성을 보장합니다.

2.조종성:

조종성은 선박이 원하는 방향으로 이동하고 조작할 수 있는 능력을 의미합니다. 해양 공학은 선박의 조타 시스템, 프로펠러 설계, 트림 및 안정성 제어 등을 최적화하여 조종성을 향상시킵니다. 이를 통해 선박의 운항 효율성과 안전성을 높일 수 있습니다.

3.저항 감소:

해양에서 운항하는 선박은 물과의 저항으로 인해 에너지를 소비합니다. 해양 공학은 유체 역학 원리를 활용하여 선박의 형상과 표면을 최적화함으로써 저항을 줄이고, 운항 효율성을 향상시킵니다.

4.환경 보호:

해양 공학은 지속 가능한 해양 개발을 촉진하고, 해양 환경을 보호하는 데에도 기여합니다. 친환경적인 선박 설계, 해양 오염 방지 기술, 해양 생태계 보전 등 다양한 분야에서 연구와 개발이 이루어지고 있습니다.



선박을 설계도를 만드는 이미지

[ 선박 건조의 마지막 단계: 상세 설계와 도면 작성 ]



상세 설계는 기본 설계를 기반으로 하며, 실제 선박 건조를 위해 보다 구체적이고 상세한 정보를 제공합니다.

이 단계에서는 선박의 크기, 구조, 재료, 장비, 배관, 전기 시스템 등 모든 구성 요소가 세부적으로 결정됩니다.

이를 위해 엔지니어들은 컴퓨터 모델링 소프트웨어를 사용하여 3D 모델을 만들고, 시뮬레이션을 수행하며, 문제점을 파악하고 수정합니다. 이렇게 만들어진 상세 설계는 최종적으로 도면으로 작성됩니다.

도면은 선박 건조에 필요한 모든 정보를 담고 있는 문서입니다. 각 구성 요소의 크기, 위치, 방향, 연결 방법 등이 상세하게 그려져 있으며, 제작자와 작업자들이 참고하여 정확하게 작업을 수행할 수 있도록 도와줍니다.

도면은 일반적으로 CAD(Computer-Aided Design) 소프트웨어를 사용하여 작성되며, 인쇄 또는 디지털 형식으로 제공됩니다. 완성된 도면은 조선소의 생산 부서로 전달되어 본격적인 선박 건조가 시작됩니다.

[ 현대 조선소의 설계 도구와 기술 ]



과거에는 손으로 그리는 도면이 주를 이루었지만, 현재는 CAD(Computer-Aided Design) 소프트웨어가 널리 사용되고 있습니다.

이러한 도구들은 복잡한 선박 설계를 빠르고 정확하게 할 수 있도록 도와줍니다.

1. 조선소에서는 주로 CATIA, SolidWorks, NX 등의 CAD 소프트웨어를 사용합니다.



이들은 3D 모델링 기능을 제공하며, 선박의 구조, 부품, 장비 등을 사실적으로 모델링할 수 있습니다. 또 시뮬레이션 기능을 통해 설계된 선박이 실제로 바다에서 어떻게 작동할지 미리 예측할 수도 있습니다.

2. 최근에는 CAE(Computer-Aided Engineering) 기술도 적극 활용되고 있습니다.



이는 설계 데이터를 기반으로 시뮬레이션을 수행하여, 선박의 성능, 안정성, 신뢰성 등을 평가하는 기술입니다. 이를 통해 설계 단계에서 잠재적인 문제를 미리 파악하고, 수정할 수 있습니다.

3. 또, 다른 중요한 기술로는 BIM(Building Information Modeling)이 있습니다.



이는 건물 및 인프라 프로젝트에 사용되는 통합 모델링 및 관리 플랫폼으로, 조선 산업에서도 적용되고 있습니다. BIM을 사용하면 선박 건조 과정에서 발생하는 데이터를 체계적으로 관리하고, 협업 효율성을 높일 수 있습니다.



설계를 위한 각분야의 전문가와의 토의

[ 미래 선박 설계의 전망: 혁신과 지속 가능성 ]



앞으로의 선박 설계는 더욱 혁신적이고 지속 가능한 방향으로 발전할 것으로 예상됩니다. 몇 가지 주요한 동향을 살펴보겠습니다.

1. 첫 번째는 친환경 기술의 발전입니다.



해양 환경 보호에 대한 관심이 증가하면서, 조선 업계는 친환경 선박 개발에 주력하고 있습니다. 이는 전기 추진 시스템, 수소 연료전지, LNG 추진 엔진 등의 기술을 포함합니다. 이러한 기술은 선박의 운항 효율성을 높이고, 대기 오염 물질 배출을 줄일 수 있습니다.





2.두 번째는 자동화 및 스마트 기술의 적용입니다.



인공지능, 빅데이터, IoT 등의 기술을 활용하여 선박의 운항 및 유지보수를 자동화하고, 실시간 모니터링 및 제어를 가능하게 하는 스마트 선박 기술이 개발되고 있습니다. 이를 통해 선원들의 업무 부담을 줄이고, 안전성을 향상시킬 수 있습니다.

3. 세 번째는 경량화 및 모듈화 설계입니다.



선박의 무게를 줄이고, 모듈화된 부품을 사용하여 조립 및 수리를 용이하게 하는 설계 방식이 연구되고 있습니다. 이를 통해 선박의 운항 효율성을 높이고, 유지보수 비용을 절감할 수 있습니다.

4.네 번째는 인간 중심의 설계입니다.



선원들의 복지와 편의성을 고려한 설계가 중요해지고 있습니다. 쾌적한 실내 환경, 휴식 공간, 건강 관리 시설 등을 갖춘 인간 중심의 선박 설계가 미래의 트렌드가 될 것입니다.

이러한 혁신적인 기술과 설계 방식을 통해 조선 산업은 더욱 발전하고, 바다에서의 삶과 환경을 개선할 수 있을 것으로 기대됩니다.

오늘은 이렇게 거대한 배를 만드는 과정에 대해 알아보았는데요. 여러분도 이번 기회에 조선업과 관련된 다양한 정보들을 알아보며 우리나라 산업 발전에 기여하는 인재로 거듭나시길 바랍니다!
